Κουτί Διανομής Σειράς PZ30-81 με Ενσωμάτωση στον Τοίχο

Σειρά PZ30 bayi

Επίπεδη πλάκα,
Απλό και μοντέρνο

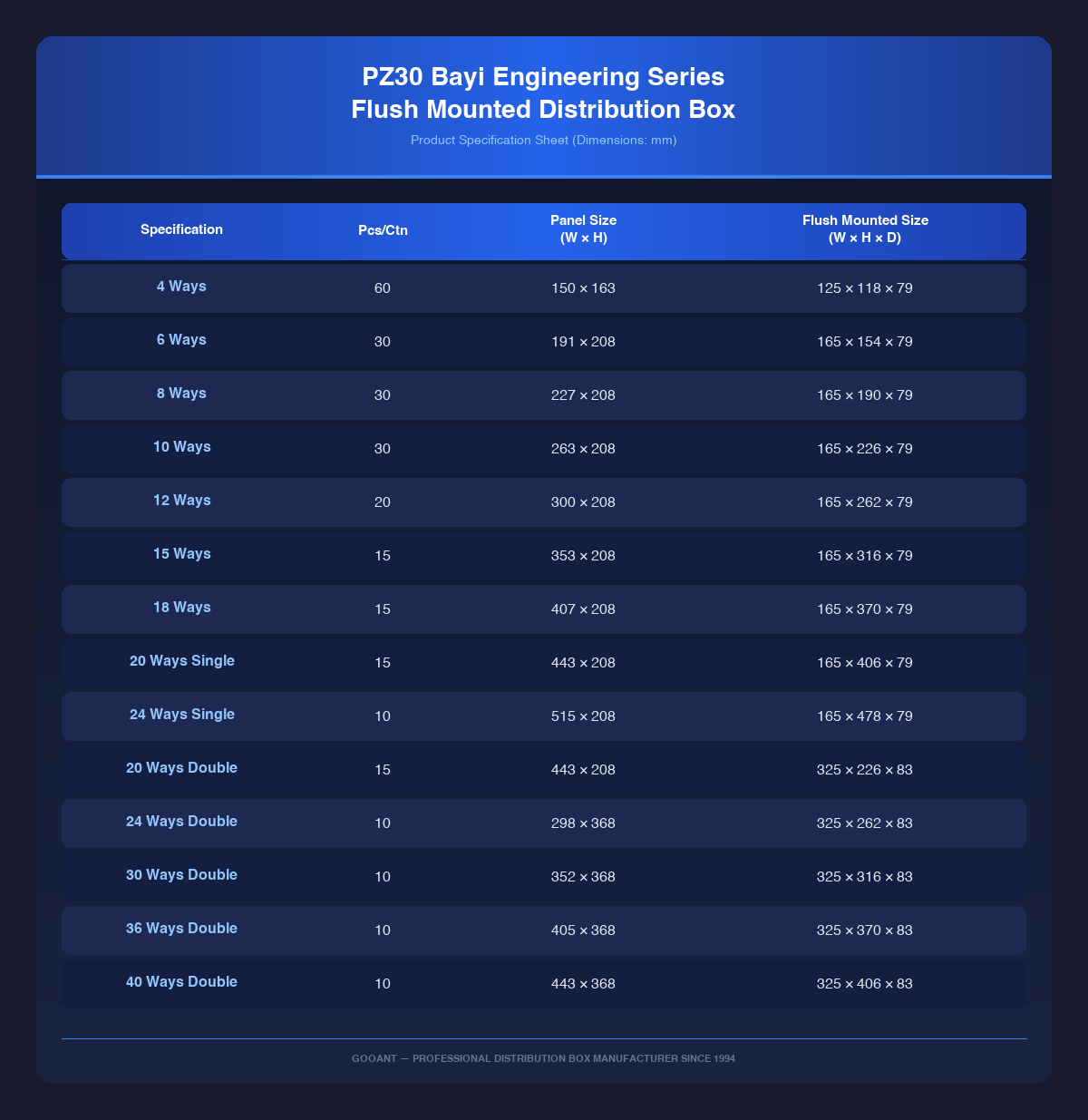

ΠΡΟΔΙΑΓΡΑΦΕΣ	ΣΥΧΝΑ/ΚΟΥΤΙ	Μέγεθος πίνακα Π*Υ	Κρυφή Εγκατάσταση ΠΥΒ
4 Τρόποι	60	150*163	11812579
6 τρόποι	30	191*208	15416579
8 θέσεις	30	227*208	19016579
10 τρόποι	30	263*208	22616579
12 τρόποι	20	300*208	26216579
15 τρόποι	15	353*208	31616579
18 τρόποι	15	407*208	37016579
20 Θέσεις, Μονή Σειρά	15	443*208	40616579
24 θέσεις, μονή σειρά	10	515*208	47816579
20 Τρόποι Διπλής Σειράς	15	443*208	22632583
24 θέσεις, διπλή σειρά	10	298*368	26232583
30 θέσεις, διπλή σειρά	10	352*368	31632583
36 θέσεις, διπλή σειρά	10	405*368	37032583
40 τρόποι διπλής σειράς	10	443*368	40632583

Τέσσερις εξαιρετικά πρακτικές λειτουργίες, που διευκολύνουν την επίλυση προβλημάτων εγκατάστασης

Δεν απαιτείται αφαίρεση της κάλυψης· ρύθμιση προς τα πάνω, κάτω, αριστερά και δεξιά

προστασία Ασφαλείας 360°

Ασφαλής και έξυπνος έλεγχος οικιακών συσκευών

Προκαθορισμένες οπές για γρήγορη και καθαρή εγκατάσταση καλωδίωσης

Διπλή σειρά χάλκινων ακροδεκτών

Τυποποιημένοι χάλκινοι ακροδέκτες για ευκολότερη διασύνδεση

Επίπεδη επιφάνεια, απλή και μοντέρνα

Παρακαλούμε διαβάστε προσεκτικά τις οδηγίες πριν από την εγκατάσταση

Μέθοδος εγκατάστασης – (Επιφανειακή εγκατάσταση)

Ρυθμίσιμο
ένδεση
καλοβάρι

Μέθοδος εγκατάστασης – (Ενσωμάτωση στον τοίχο)

Πρότυπα	: IEC 439‑3
Στον βαθμό προστασίας	: IEC 526 IP41
Ονομαστικό Ρεύμα	: 100 A
Ονομαστική τάση λειτουργίας	: 250 V AC 50‑60 Hz
Εξωτερική κατάταξη προστασίας	: IP41 (IEC529 και GB/T4942‑2)
Προδιαγραφές ακροδεκτών	: Σύνδεση ουδέτερου ακροδέκτη για χάλκινους αγωγούς 25 mm² Σύνδεση ουδέτερου ακροδέκτη για αγωγούς χαλκού 10 mm² Σύνδεση ακροδέκτη γείωσης για αγωγούς χαλκού 16 mm² Ακροδέκτης προστατευτικού αγωγού σύνδεση για αγωγούς χαλκού 6 mm²
