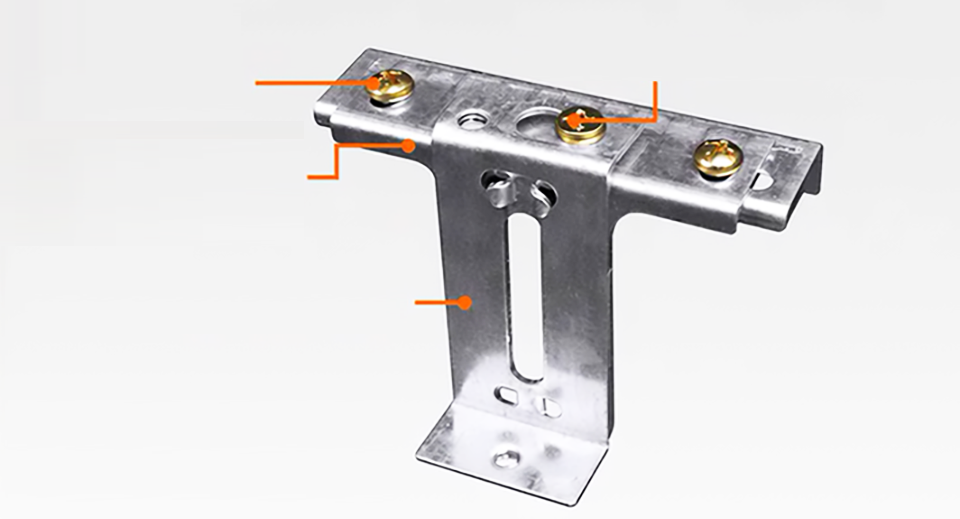

Verstelschroef voor draaiende neerwaartse aanpassing
Omhoog en omlaag, links en rechter aanpassingshulpstuk
Verlaag-aanpassingshulpstuk
TOEPASSINGSPRODUCTEN:
PZ30, ABC-serie
Diepteadjustering
Los de bevestigingsschroef en trek het "verlaag-aanpassingshulpstuk" omhoog om de gewenste diepte in te stellen (instelbereik: 30 mm).
Links-rechtsaanpassing
Los de bevestigingsschroef en verplaats het "verticaal en horizontaal aanpassingshulpstuk" omhoog of omlaag naar de gewenste positie (instelbereik: 15 mm).
Omhoog-omlaagaanpassing
Los de bevestigingsschroef en verplaats het "verticaal en horizontaal aanpassingshulpstuk" naar links of rechts naar de gewenste positie (instelbereik: 6 mm).

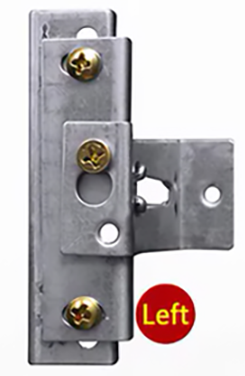

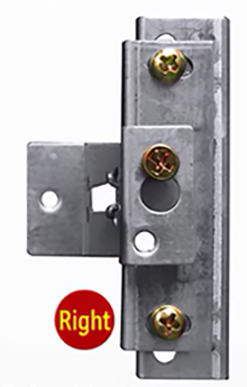

De gepatenteerde universele instelklem moet duidelijk worden onderscheiden in linker- en rechterversie; linker- en rechterversie zijn niet onderling uitwisselbaar. Bij montage of vervanging dient u daarom altijd de juiste linker- of rechterversie te gebruiken.
Uitstekend materiaal en gedetailleerde weergave
Biedt u een andere ervaring
Eenvoudige sfeer voor een beter thuisleven
Kabelruimte
Ruime bedradingruimte
De Guoguang Ante verdeeldoos heeft een ruime binnenspace, zodat u automatische zekeringen vrij kunt installeren en de bedrading flexibeler kunt aanleggen.
Dubbele koperen aansluitstang
Dubbele rij koperen aansluitklemmen
Guoguang Ante is uitgerust met een dubbele rij zuiver koperen aansluitklemmen voor hoge stroom, waardoor installateurs het bedradingwerk efficiënt kunnen uitvoeren.
Kabelinvoeropening
Meerdere kabelinvoergaten
Meerdere voorgeperste ronde gaten zijn gereserveerd aan de boven- en onderzijde van de doosbasis. Verwijder deze zachtjes voor meervoudige kabelaansluitingen.
Metaalpaneel
Volledig metalen, poedercoated behuizing
Zowel het paneel als de basis van de Guoguang Ante ABC-serie dozen zijn vervaardigd uit elektrostatisch poedercoated metaal. Hoge sterkte, weerstand tegen vervorming onder druk.
Verdikte stalen plaat
Verdikte stalen plaat
De Guoguang Ante ABC-serie verdeeldozen zijn vervaardigd uit staalplaat van 1,0 mm dikte, waardoor de kastconstructie stabiel en niet-vervormbaar is.
Product sCHEMATISCHE TEKENING

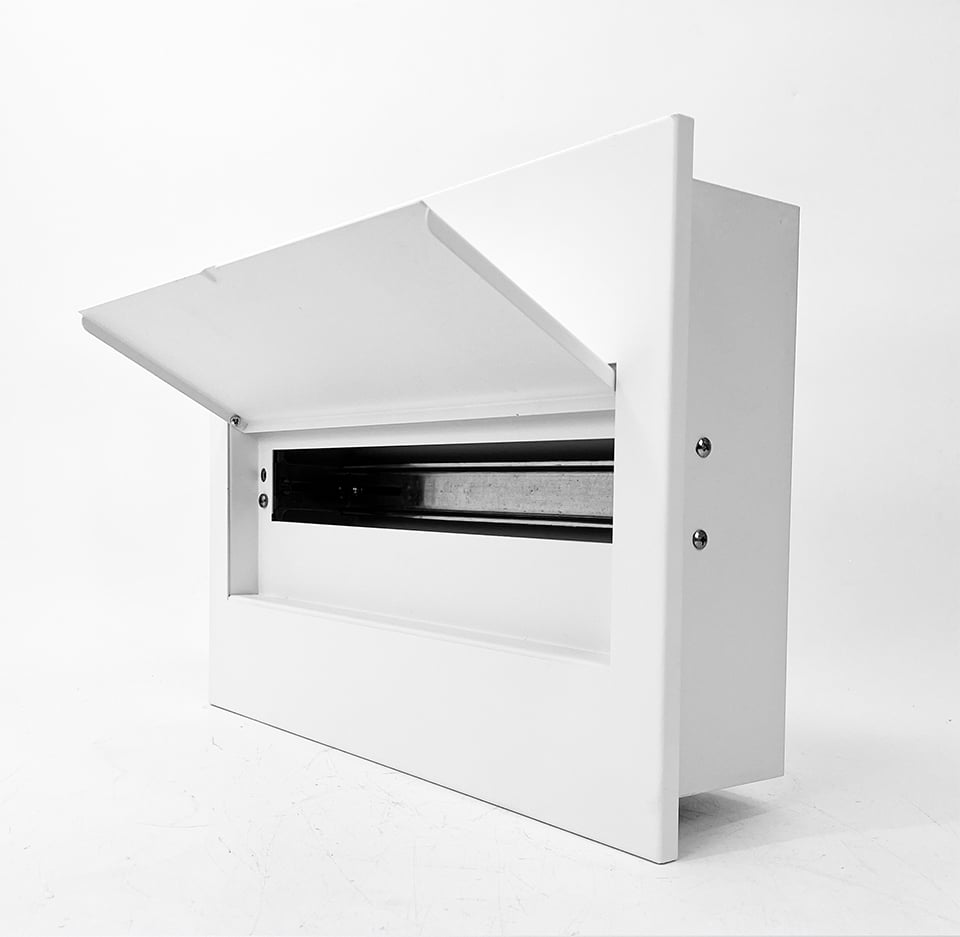

Vooraanzicht

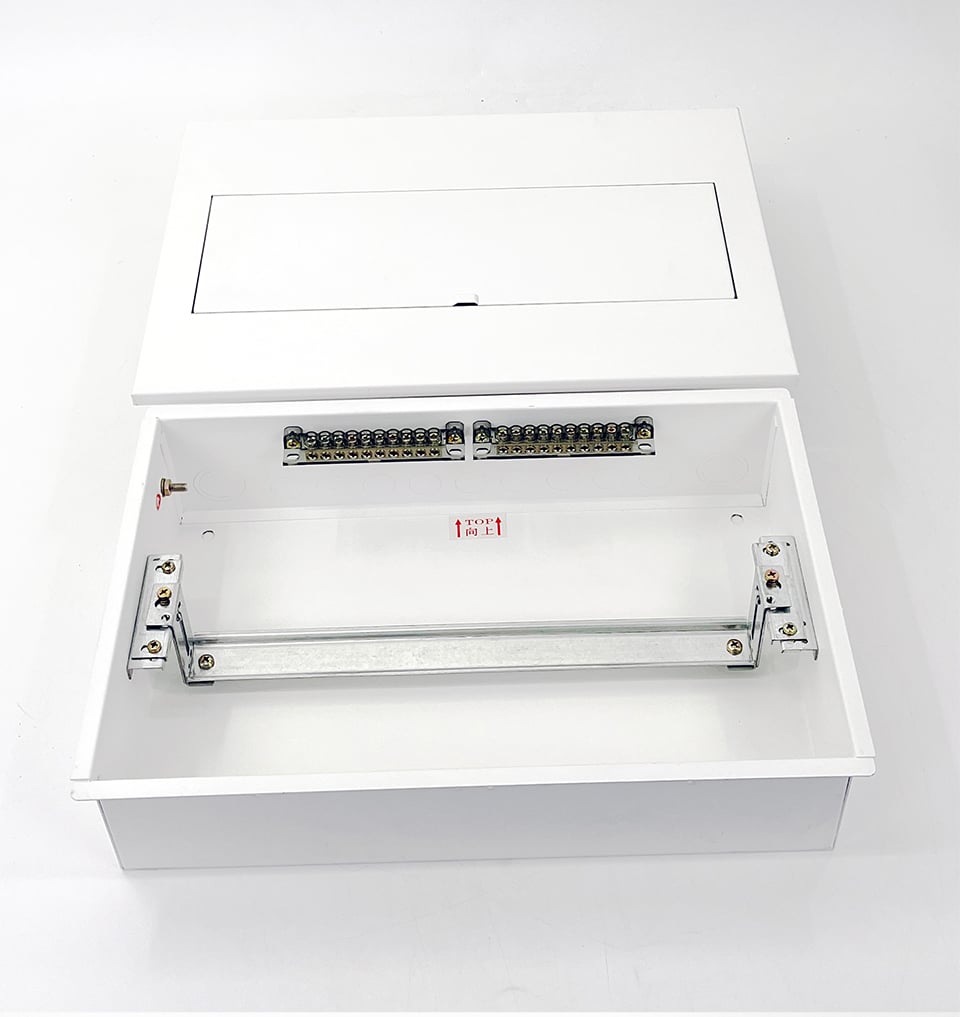

Interne structuur

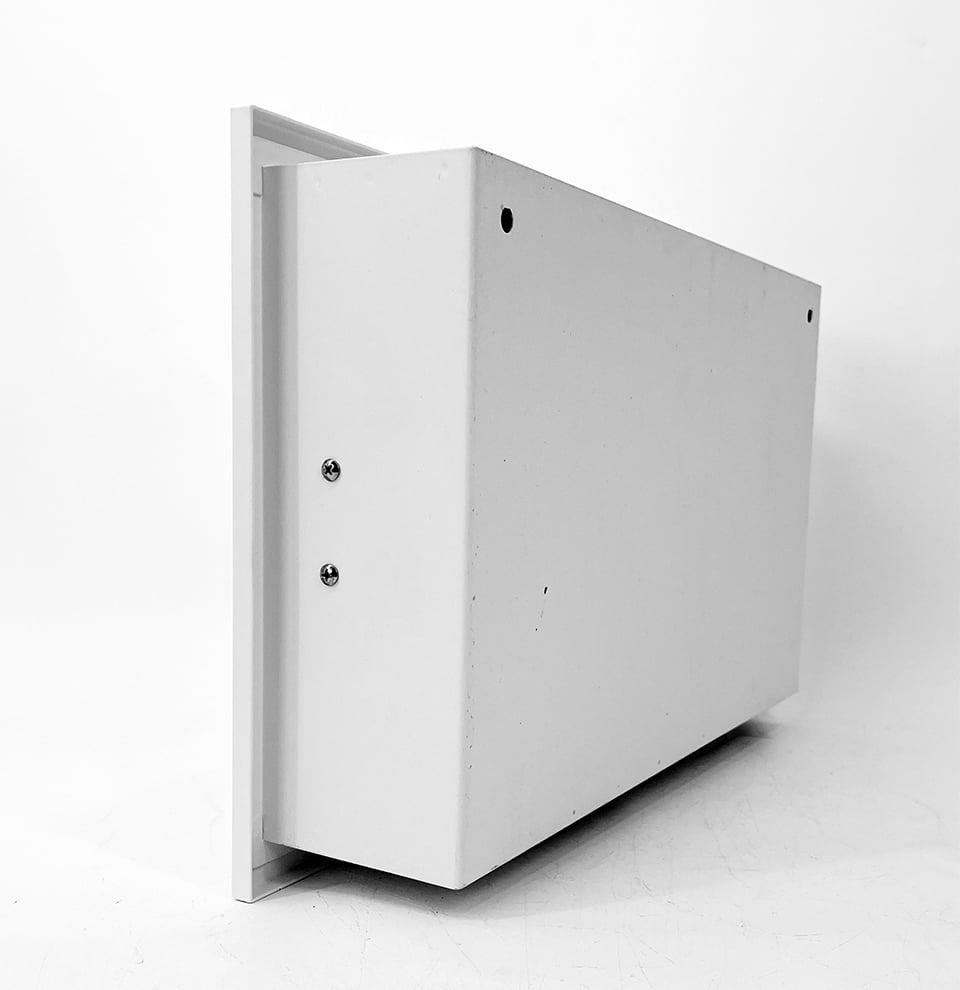

Zijaanzicht en achteraanzicht
INSTALLATIEHANDLEIDING VOOR HET PRODUCT
Lees de instructies zorgvuldig door voordat u gaat installeren
Installatiemethode – (oppervlaktebevestiging)
Verstelbaar montage deeltjes
Installatiemethode – (inbouw)
Technische Parameters
Standaarden
: IEC 439‑3
Beschermingsgraad
: IEC 526 IP41
Gekwalificeerde Stroom
: 100 A
Geregistreerde operationele spanning
: 250 V AC 50‑60 Hz
Externe beschermingsgraad
: IP41 (IEC 529 en GB/T 4942‑2)
Aansluitingspecificaties
: Aansluiting neutraal aansluitpunt voor koperen geleiders van 25 mm²
Aansluiting neutraal aansluitpunt voor koperen geleiders van 10 mm²
Aansluiting voor aardingsklem voor koperen geleiders van 16 mm²
Klem voor de beschermende geleider aansluiting voor koperen geleiders van 6 mm²
Installatie van de stroomonderbreker
Installatie van de MCB
Verwijderen van de MCB
Voorbeelden van schema’s voor bedrading
Eenfasebedrading (niet-gesegmenteerd)
Driefasige bedrading (gesegmenteerd)
Opmerking: Reserveer 2 posities voor toekomstig gebruik
