Бүхлээр нь бодит амьдралын зураг AMцуврал
Зургаан томоохон борлуулалтын давуу тал
Татагч ба хэрэглээд тохиромжтой
Зургаан борлуулалтын давуу тал: үзэсгэлэнт ба хэрэглээд тохиромжтой
Ус төөрүүлэлтийн ба нүүрсний нуц төөрүүлэлтийн хамгаалалт

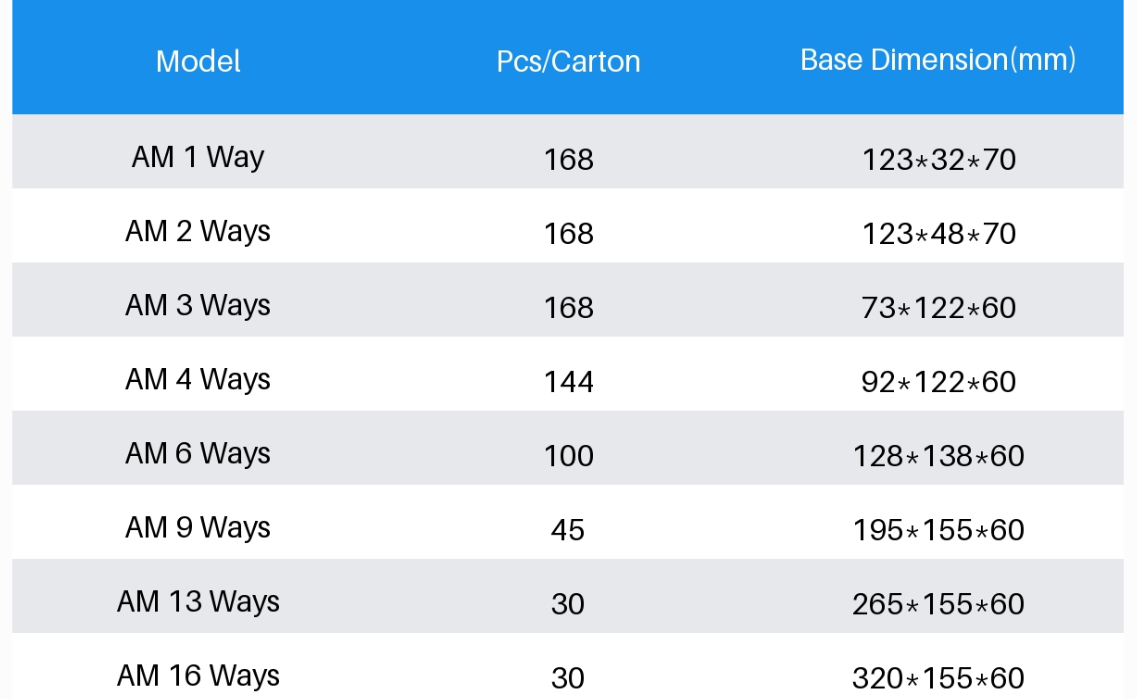

Бүтээлийн дэлгэрэнгүй мэдээлэл (гадаад ба нууц суурьлалт универсал)
| Загвар |
Дугаар/БОКС |
Хойшоо суудлын хэмжээ (өргөн*өндөр*гүн) |
| AM 1 арга |
168 |
123*32*70 |
| AM 2 арга |
168 |
123*48*70 |
| AM 3 арга |
168 |
73*122*60 |
| AM 4 арга |
144 |
92*122*60 |
| AM 6 арга |
100 |
128*138*60 |
| AM 9 арга |
45 |
195*155*60 |
| AM 13 арга |
30 |
265*155*60 |
| AM 16 арга |
30 |
320*155*60 |
Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл харуулалт
Бүтээгдэхүүний дэлгэрэнгүй харуулга
01
Том утасны зай
Хүчтэрүүлсэн дотоод бүтцэд хүрэлцэтхүүн утас тавих зай үлдээж, утас тавих нь цэвэр, тод, суурьлуулж, засварлахыг хялбарчилж.
02
Терминал блокууд
Тогтвортой цахилгаан холболт хийхийн тулд өндөр чанарын терминал хайрцагууд ашиглаж. Тэрдүүр, бат, урт хугацааны ашиглалтад тогтвортой дамжуулалт хангаж.
03
Олон кабелийн нэвтрэх нүх
Зүүн, баруун талд ба доод талд олон утас оруулах нүх үлдээж. Утас тавих чиглэл нь хувьсах, үүнээс өөр өөр суурьлуулалтын шаардлагыг хангаж.
04
Шилүүн инженерийн хайрцаг
Шилүүн хайрцаг дотоод төлөвийг тодхон харуулж. Бүх панелийг авахгүйн тулд схемыг хялбархан шалгаж, засварлаж, удирдаж.
Олон төрлийн нөхцөл байдалд тохиромжтой
Өргөн хэрэглээ
Бүх төрлийн нөхцөлд тохиромуй.
Нийлүүлэгч
Сургууль
Бага
Алба
AM цуврал
бүтгэх хайрцаг
бодит зурагт дэлгэрэнгүй харуулалт
Бүтээдийн өмнөд тал ба панелийн бүтцэд
Бүтээдийн дотоод хэсэг ба захын тулгуур
Бүтээдийн ард талын ба хажуугийн харах үзэмж
Бүтээд Гадаргуу & нууц суурьлал
Та нарын бүх шаардлагыг хангана
Бүтээдийн гадаргуу ба нууц суурьлал
Нууцлагдмуйн суурилдаг
Хамгийн хялбар хэлбэр
Талст панель, модерн
Дотоод хавчлан байршуулах
Гоо сайхан & урлаг холимог
Төгс бүрэлдэхүүн
БҮТЭЭЛ СУУРЬШУУЛАХ ЗААВАР
Суурьшуулахын өмнө зааврыг анхааралтай уншиж, ойлгох
Суулгах арга – (Гадаа суулгах)
Тохируулж болох
суурилуулалт
хатуу
Суулгах арга – (Дотогш суулгах)
Техникчлалын параметрүүд
| Стандартууд |
: IEC 439‑3 |
| Хамгаалалтын дүрэм |
: IEC 526 IP41 |
| Нэр бүхий эрчим хүч |
: 100 A |
| Номиналь ажиллах хүчдэл |
: 250 V AC 50‑60 Hz |
| Гадаад хамгаалалтын түвшин |
: IP41 (IEC529 ба GB/T4942‑2) |
| Терминалын техникийн үзүүлэлтүүд |
: Дунд терминалд холбогч
хүрэл дамжуулагчид 25 мм²
Төв холбогч холболт
хүрэл дамжуулагчид 10 мм²
Газардуулан холбогч холболт
хүрэл дамжуулагчид 16 мм²
Хамгаалах дамжуулагч холбогч
хүрэл дамжуулагчид 6 мм²-н холболт |
Хэлхээний таслаагч суулгах
МСБ-ийн суулгах
МСБ-ийн авах
Холбогдлын схемын жишээнүүд
Нэг фазын холбогдлын схем (хуваагүй)
Гурван фазын холбогдлын схем (хуваагүй)
Тэмдэглэл:
Ирээдүйн ашиглалт үүднээс 2 байр суурин үлдээх
