Echte levensfoto's van het gehele AMserie
Zes belangrijkste verkooppunten
Aantrekkelijk en praktisch
Zes verkooppunten: mooi en praktisch
Productgedetailleerde informatie (universeel voor zichtbare en verborgen installatie)
| Model |
STUK/DOOS |
Afmetingen achterbank (B*H*D) |
| AM 1 manier |
168 |
123*32*70 |
| AM 2 manieren |
168 |
123*48*70 |
| AM 3 manieren |
168 |
73*122*60 |
| AM 4 manieren |
144 |
92*122*60 |
| AM 6 manieren |
100 |
128*138*60 |
| AM 9 manieren |
45 |
195*155*60 |
| AM 13 manieren |
30 |
265*155*60 |
| AM 16 manieren |
30 |
320*155*60 |
Productdetails weergave
Weergave van productdetails
01

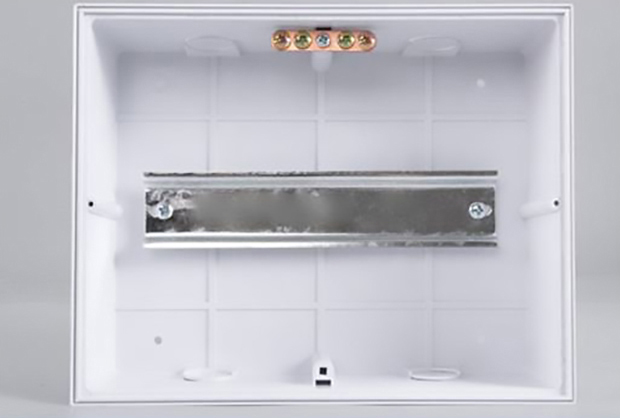

Ruime bedradingruimte
Een redelijk intern constructieontwerp reserveert voldoende ruimte voor bedrading. De bedrading is netjes en duidelijk, waardoor installatie en onderhoud eenvoudiger zijn.
02

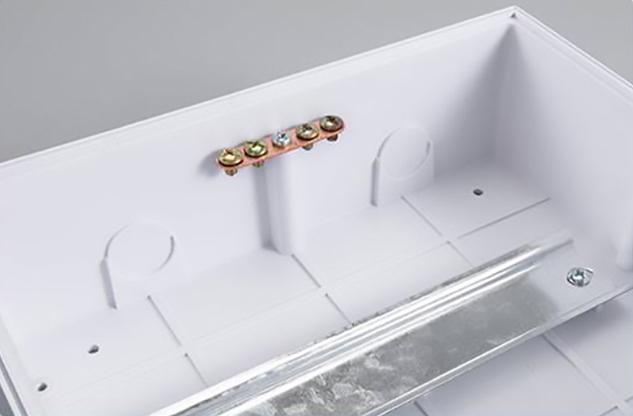

Terminalblokken
Hoogwaardige aansluitklemmen worden gebruikt voor betrouwbare elektrische verbindingen. Ze zijn stevig, duurzaam en garanderen stabiele geleiding tijdens langdurig gebruik.
03

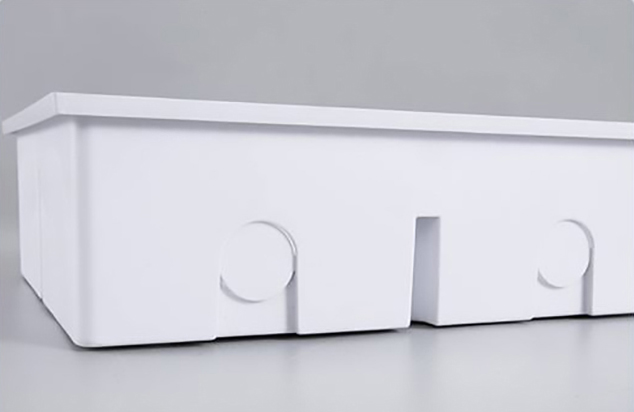

Meerdere kabelinvoergaten
Meerdere kabelinvoergaten zijn aan beide zijden en aan de onderzijde voorzien. De bedravingsrichting is flexibel, zodat verschillende installatievereisten kunnen worden voldaan.
04

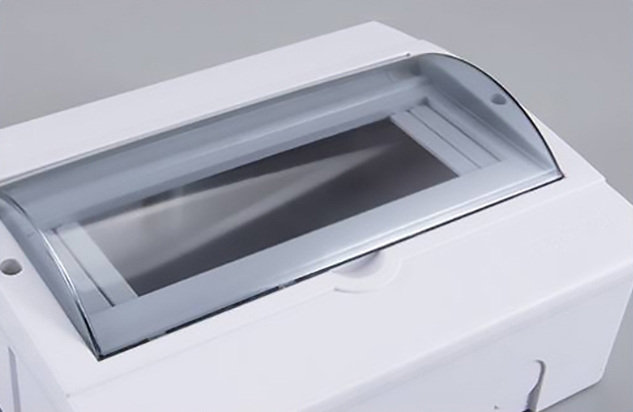

Transparante technische afdekking
De transparante afdekking maakt het mogelijk om de interne status duidelijk te observeren. Het is eenvoudig om de schakeling te inspecteren, onderhouden en beheren zonder het gehele paneel te verwijderen.
Geschikt voor Verschillende Scenario's
Uitgebreide toepassing
Geschikt voor allerlei toepassingsgebieden
Thuis
School
Winkelcentrum
Kantoor
AM-serie
distributiebox
realistische detailweergave op foto

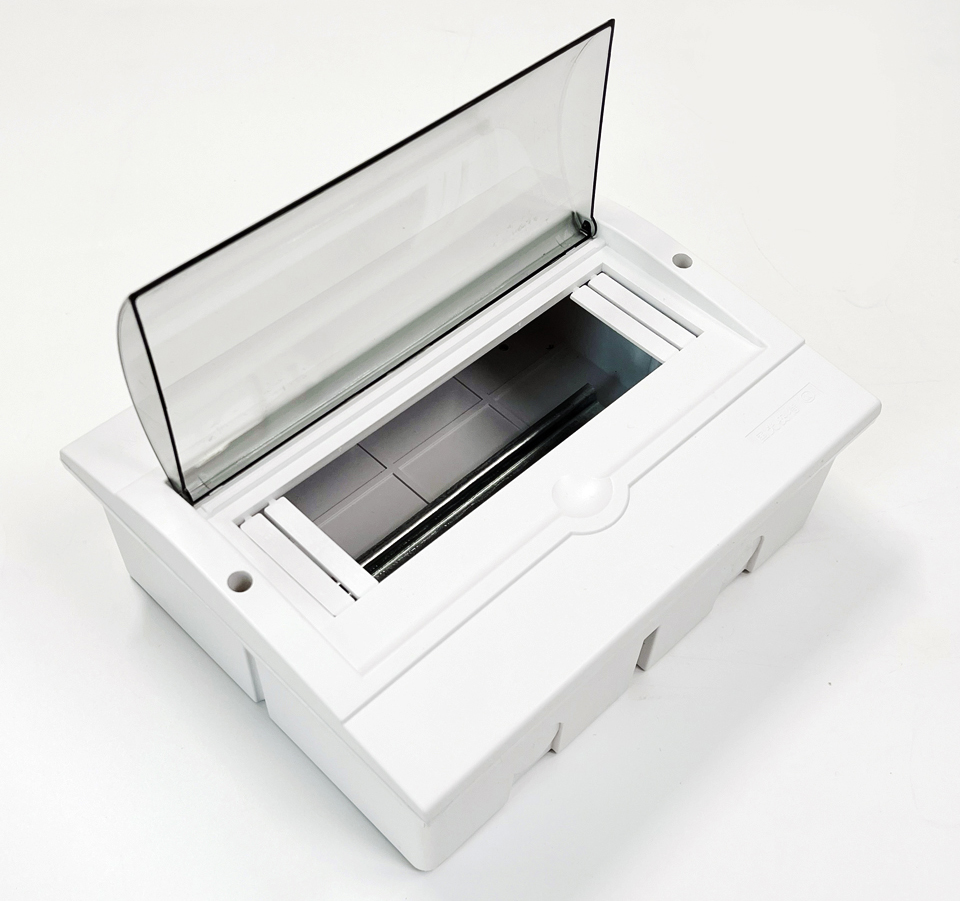

Voorzijde van het product en paneelconstructie

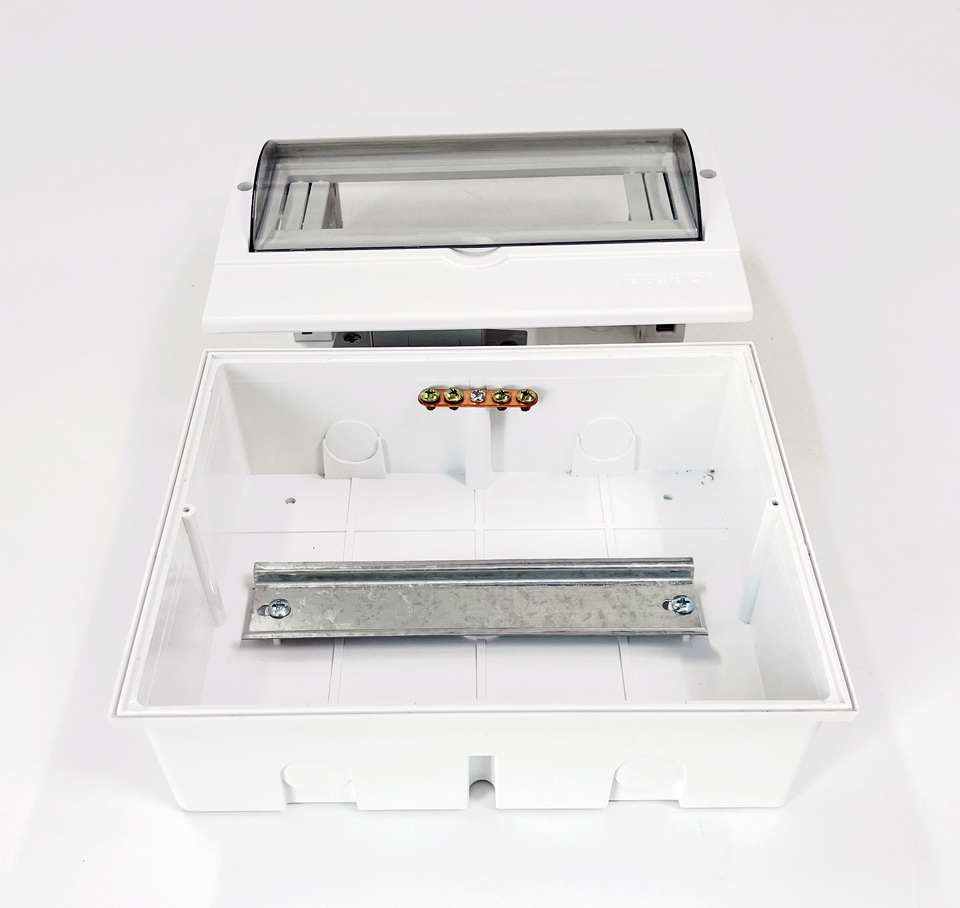

Productinterieur en geleidsrail

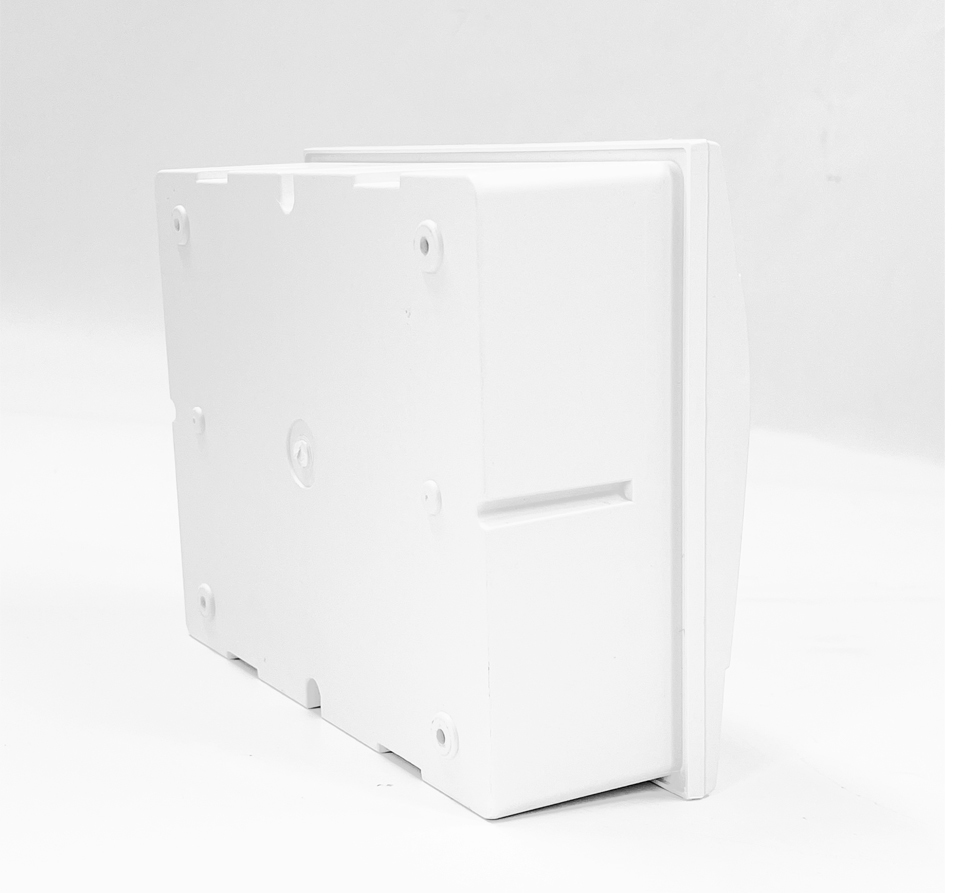

Achter- en zijaanzicht van het product
ProductOppervlakte- en verborgen montage
Voldoet aan al uw behoeften
Productoppervlakte en verborgen installatie
Verborgen installatie
Minimalistische vorm
Platte plaat, stijlvol
Oppervlakte-montage
Schoonheid en vakmanschap samengevoegd
Volmaakte integratie
INSTALLATIEHANDLEIDING VOOR HET PRODUCT
Lees de instructies zorgvuldig door voordat u gaat installeren
Installatiemethode – (oppervlaktebevestiging)
Verstelbaar
montage
deeltjes
Installatiemethode – (inbouw)
Technische Parameters
| Standaarden |
: IEC 439‑3 |
| Beschermingsgraad |
: IEC 526 IP41 |
| Gekwalificeerde Stroom |
: 100 A |
| Geregistreerde operationele spanning |
: 250 V AC 50‑60 Hz |
| Externe beschermingsgraad |
: IP41 (IEC 529 en GB/T 4942‑2) |
| Aansluitingspecificaties |
: Aansluiting neutraal aansluitpunt
voor koperen geleiders van 25 mm²
Aansluiting neutraal aansluitpunt
voor koperen geleiders van 10 mm²
Aansluiting voor aardingsklem
voor koperen geleiders van 16 mm²
Klem voor de beschermende geleider
aansluiting voor koperen geleiders van 6 mm² |
Installatie van de stroomonderbreker
Installatie van de MCB
Verwijderen van de MCB
Voorbeelden van schema’s voor bedrading
Eenfasebedrading (niet-gesegmenteerd)
Driefasige bedrading (gesegmenteerd)
Opmerking:
Reserveer 2 posities voor toekomstig gebruik
EN
