Σειρά PZ30 bayi
Επικονική επιφάνεια

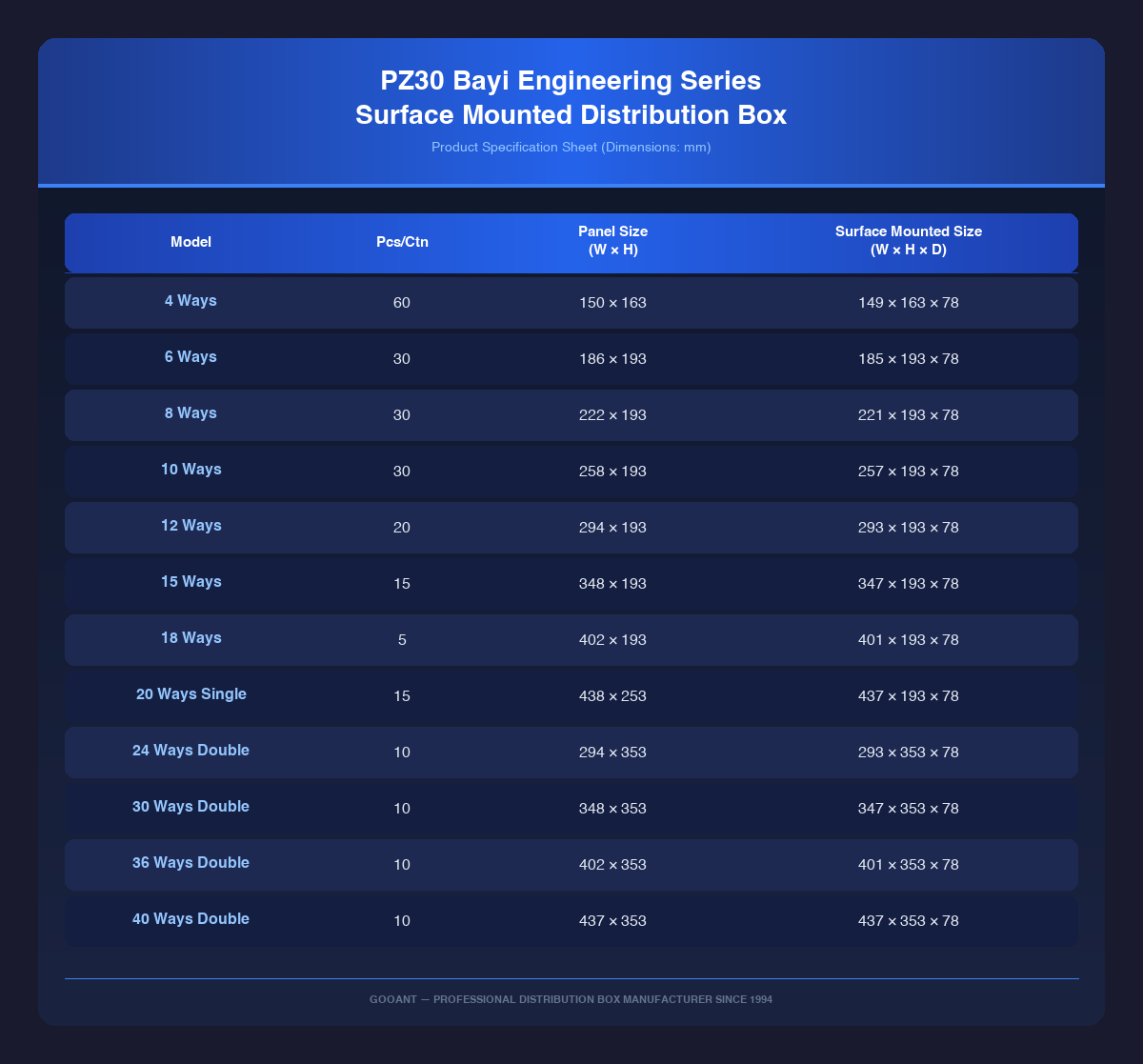

| Μοντέλο |
ΣΥΧΝΑ/ΚΟΥΤΙ |
Μέγεθος πίνακα
Π*Υ |
Διαστάσεις Επιτοίχιας Εγκατάστασης
Π*Υ*Β |
| 4 Τρόποι |
60 |
150*163 |
149*163*78 |
| 6 τρόποι |
30 |
186*193 |
185*193*78 |
| 8 θέσεις |
30 |
222*193 |
221*193*78 |
| 10 τρόποι |
30 |
258*193 |
257*193*78 |
| 12 τρόποι |
20 |
294*193 |
293*193*78 |
| 15 τρόποι |
15 |
348*193 |
347*193*78 |
| 18 τρόποι |
5 |
402*193 |
401*193*78 |
| 20 Θέσεις, Μονή Σειρά |
15 |
438*253 |
437*193*78 |
| 24 θέσεις, διπλή σειρά |
10 |
294*353 |
293*353*78 |
| 30 θέσεις, διπλή σειρά |
10 |
348*353 |
347*353*78 |
| 36 θέσεις, διπλή σειρά |
10 |
402*353 |
401*353*78 |
| 40 τρόποι διπλής σειράς |
10 |
437*353 |
437*353*78 |
PZ30 bayi Επιτοίχια Εγκατάσταση
Επίπεδη επιφάνεια, απλή και μοντέρνα
Τέσσερις χρήσιμες λειτουργίες
Επιλύστε Εύκολα Τα Προβλήματα Εγκατάστασής Σας
Τέσσερις εξαιρετικά πρακτικές λειτουργίες, που διευκολύνουν την επίλυση προβλημάτων εγκατάστασης
Καθολικός ρυθμιστής
Καθολικός ρυθμιστής
Δεν απαιτείται αφαίρεση της κάλυψης· ρύθμιση προς τα πάνω, κάτω, αριστερά και δεξιά
Ασφάλεια προστασίας
προστασία Ασφαλείας 360°
Ασφαλής και έξυπνος έλεγχος οικιακών συσκευών
Οπές Καλωδίωσης Πολυκατευθυντικές
Οπές Καλωδίωσης Πολυκατευθυντικές
Προκαθορισμένες οπές για γρήγορη και καθαρή εγκατάσταση καλωδίωσης
Διπλή σειρά τερματικών σημείων
Διπλή σειρά χάλκινων ακροδεκτών
Τυποποιημένοι χάλκινοι ακροδέκτες για ευκολότερη διασύνδεση
ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΠΡΟΪΟΝΤΟΣ
Παρακαλούμε διαβάστε προσεκτικά τις οδηγίες πριν από την εγκατάσταση
Μέθοδος εγκατάστασης – (Επιφανειακή εγκατάσταση)
Ρυθμίσιμο
ένδεση
καλοβάρι
Μέθοδος εγκατάστασης – (Ενσωμάτωση στον τοίχο)
Τεχνικές Παράμετροι
| Πρότυπα |
: IEC 439‑3 |
| Στον βαθμό προστασίας |
: IEC 526 IP41 |
| Ονομαστικό Ρεύμα |
: 100 A |
| Ονομαστική τάση λειτουργίας |
: 250 V AC 50‑60 Hz |
| Εξωτερική κατάταξη προστασίας |
: IP41 (IEC529 και GB/T4942‑2) |
| Προδιαγραφές ακροδεκτών |
: Σύνδεση ουδέτερου ακροδέκτη
για χάλκινους αγωγούς 25 mm²
Σύνδεση ουδέτερου ακροδέκτη
για αγωγούς χαλκού 10 mm²
Σύνδεση ακροδέκτη γείωσης
για αγωγούς χαλκού 16 mm²
Ακροδέκτης προστατευτικού αγωγού
σύνδεση για αγωγούς χαλκού 6 mm² |
Εγκατάσταση διακόπτη κυκλώματος
Εγκατάσταση του MCB
Αφαίρεση του MCB
Παραδείγματα διαγραμμάτων καλωδίωσης
Μονοφασική καλωδίωση (μη τμηματοποιημένη)
Τριφασική Καλωδίωση (Τμηματοποιημένη)
Σημείωση:
Διατηρήστε 2 θέσεις για μελλοντική χρήση
